Кабели для промышленного интерфейса RS-485 групповой прокладки, пожаробезопасные
, бронированные
КИПвЭВКВнг(А)-LS Nx2x0,78

Кабели для промышленного интерфейса RS-485 групповой прокладки, пожаробезопасные, бронированные - КИПвЭВКВнг(А)-LS Nx2x0,78

Кабели в исполнении нг-LS, имеют низкий показатель дымообразования.

Область использования

Кабели симметричные для систем распределённого сбора данных, использующих промышленный интерфейс RS-485 по стандартам ИСО/МЭК 8482, TIA/EIA-485-A. Эксплуатируются внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков. Допускается прокладка в грунтах категорий I-III. Допускается прокладка кабелей во взрывоопасных зонах класса 2, в стальных водогазопроводных трубах во взрывоопасных зонах любого класса по ГОСТ Р 51330-99. Защищены от грызунов.

Конструкция

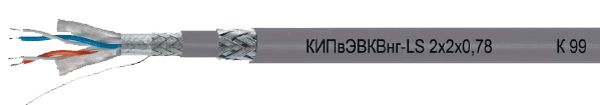

Пары с многопроволочными медными лужёными проводниками диаметром 0,78 мм (7x0,26 мм) с изоляцией из пористого (вспененного) полиэтилена, в общем экране из алюмолавсановой ленты с дренажным проводником из семи медных луженых проволок и оплёткой из медных лужёных проволок плотностью 88-92%. Пары имеют цветовую кодировку. В общей оболочке из поливинилхлоридного пластиката пониженной пожароопасности, с низким дымо- и газовыделением. Поверх оболочки наложена броня в виде оплетки из круглых оцинкованных проволок диаметром 0,3 мм. Вся конструкция заключена в защитный шланг из поливинилхлоридного пластиката пониженной пожароопасности, с низким дымо- и газовыделением.

Электрические параметры

Электрическое сопротивление проводника постоянному току при температуре 20 °C, не более, Ом/100м 5,9
Электрическое сопротивление цепи экрана постоянному току при температуре 20 °C для кабелей с числом пар N=1; 2; 3; 4, не более, Ом/100м 1,00; 0,59; 0,51; 0,40
Асимметрия электрического сопротивления постоянному току проводников в паре, не более, % 3
Волновое сопротивление при частоте 1 МГц, Ом 120 ± 10%
Коэффициент укорочения длины волны, не более 1,51
Электрическая ёмкость пары, не более, пФ/м 42
Электрическая ёмкость между одним проводником и другими проводниками, соединёнными с экраном, не более, пФ/м 71
Коэффициент затухания при частоте 1 МГц, не более, дБ/100м 1,65

Массогабаритные и эксплуатационные параметры

 Марка кабеля Наружный размер кабеля, не более, мм Мин. радиус изгиба кабеля, мм Расчетная масса 1км кабеля, кг Диапазон рабочих температур, °С Срок службы, не менее, лет
КИПвЭВКВнг(А)-LS 1x2x0,78 13,1 15 x Dн
допускается
однократно
10 x Dн
216,5 монтаж:
–10 ÷ 50
эксплуатация:
–50 ÷ 70
30
КИПвЭВКВнг(А)-LS 1,5x2x0,7813,8227,4
КИПвЭВКВнг(А)-LS 2x2x0,7817,0318,8
КИПвЭВКВнг(А)-LS 3x2x0,78 17,7 345,5
КИПвЭВКВнг(А)-LS 4x2x0,78 18,4 374,6
КИПвЭВКВнг(А)-LS 5x2x0,78 19,8 451,1
КИПвЭВКВнг(А)-LS 6x2x0,78 21,0 497,6
КИПвЭВКВнг(А)-LS 7x2x0,78 21,0 509,4
КИПвЭВКВнг(А)-LS 8x2x0,78 222,2 521,1
КИПвЭВКВнг(А)-LS 9x2x0,78 24,1 620,9
КИПвЭВКВнг(А)-LS 10x2x0,78 25,4 668,9
